Diferențele dintre rulmenții cu role conice și rulmenții cu role sferice
Rulmenții cu role conice și rulmenții sferici cu role sunt ambele tipuri importante de rulmenți, care diferă semnificativ în ceea ce privește proiectarea, funcționarea și scenariile de aplicare. Următoarele sunt diferențele lor cheie:
1. Structura de proiectare
Rulmenti cu role conice:
----Forma rola:Utilizează role în formă de-con trunchi de conuri (trunchi de con).
----Piste de rulare: Atât canalele inelului interior cât și exterior sunt conice, cu vârful conului convergând într-un punct de pe axa rulmentului.
----Separabilitate:Constând în mod obișnuit dintr-un inel interior, un ansamblu role și cușcă (denumit „ansamblu inel interior”) și un inel exterior (denumit „inel exterior”), acești rulmenți sunt separabili. În timpul instalării este necesară reglarea axială (preîncărcare) precisă a inelelor interioare și exterioare.
----Unghi de contact: Este necesar un unghi de contact fix (unghiul dintre linia de sarcină și planul radial). Un unghi de contact mai mare crește capacitatea rulmentului de a rezista la sarcini axiale.
---- Coasta:Inelul interior are de obicei nervuri pentru a ghida rolele.

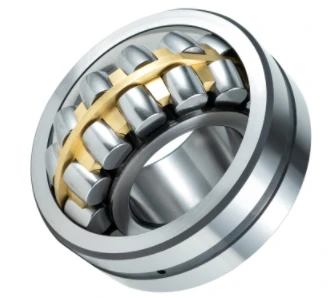

Rulmenti sferici cu role:
----Forma rola:Utilizează role simetrice în formă de butoi-(role în formă de butoi-). Canal de rulare: Inelul interior are două căi de rulare fixe, în timp ce calea de rulare a inelului exterior este sferic.
----Separabilitate:De obicei, constă dintr-un inel interior, un ansamblu role și cușcă și un inel exterior. Ansamblul inelului interior și inelul exterior sunt de obicei inseparabile (cu excepția unor rulmenți mari).
---- Caracteristici cheie:Canalul de rulare sferic al inelului exterior este o caracteristică de bază, care permite rulmentului să se auto--alinieze.
----Unghi de contact:Designul permite rolelor să-și ajusteze unghiul pe calea de rulare sferică a inelului exterior pentru a se adapta dezalinierii.
2. Caracteristici funcționale de bază
Rulmenti cu role conice:
---- Principalele avantaje:Ele pot rezista simultan la sarcini radiale mari și la sarcini axiale unidirecționale (cu cât unghiul de contact este mai mare, cu atât capacitatea de încărcare axială este mai mare). Datorită designului lor, au o capacitate excelentă pentru sarcini axiale pure.
---- Limitări cheie:Ele nu pot tolera nealinierea unghiulară. Dacă arborele este îndoit în raport cu scaunul rulmentului sau există o nealiniere unghiulară în timpul instalării, pot apărea concentrarea tensiunilor, contactul cu marginile rolei, uzura anormală, supraîncălzirea și defecțiunea prematură. Este necesară o precizie ridicată de instalare. Aplicație: de obicei, este necesar să fie instalat în perechi (față-în-față, spate-la-spate sau în tandem) pentru a suporta sarcini axiale bidirecționale sau pentru a oferi suport rigid.
Rulmenti sferici cu role:
---- Avantajul principal:Capabil să suporte sarcini radiale foarte mari și sarcini axiale bidirecționale moderate până la mari.
---- Caracteristica cheie:Capacitate excelentă de auto{0}aliniere. Canalul de rulare sferic al inelului exterior permite ansamblului inel interior, rolă și cușcă să se încline la un anumit unghi în raport cu axa inelului exterior (de obicei, 1,5 grade până la 3 grade). Aceasta compensează nealinierea unghiulară cauzată de îndoirea arborelui, erorile de instalare și deformarea scaunului.
---- Avantaj cheie:Toleranță ridicată la erorile de instalare și deformarea arborelui, reducând semnificativ riscul de defecțiune din cauza dezalinierii și simplificând instalarea.
3.Scenarii de aplicare
Rulmenti cu role conice:
Aplicații care necesită o capacitate mare de încărcare radială și axială cu precizie de aliniere garantată.
Exemple de aplicații: roți de automobile (utilizate în perechi), arbori de intrare/ieșire a cutiei de viteze, diferențiale, fusuri de mașini-unelte (cerințe de-înaltă precizie), gâturi de role de laminoare (utilizate adesea în perechi), pompe, compresoare, echipamente de construcții etc.
Rulmenti sferici cu role:
Aplicații care necesită sarcini radiale extrem de mari și sarcini axiale moderate.
Sunt prezente aplicații în care îndoirea arborelui, deformarea bazei sau precizia ridicată de aliniere este dificil de menținut.

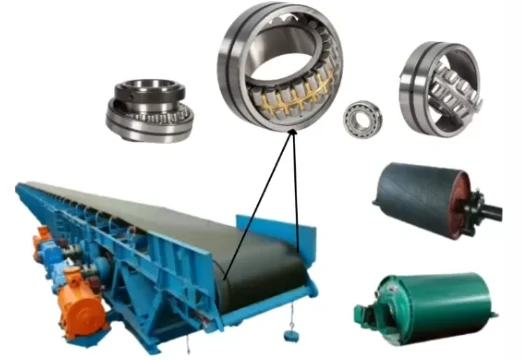

Exemple de aplicații: site vibrante, ventilatoare mari, mașini de fabricare a hârtiei, role transportoare, suporturi lungi de arbore de transmisie, mașini agricole, mașini pentru minerit, anumite tipuri de cutii de viteze și alte echipamente supuse condițiilor dure de funcționare sau aliniere dificilă.
4. Alte diferențe
---- Capacitate de viteză:Rulmenții cu role conice ating în general viteze limită mai mari decât rulmenții cu role sferice.
---- Frecare și creșterea temperaturii:Rulmenții cu role conice au frecare relativ scăzută atunci când sunt aliniați cu precizie. Rulmenții sferici cu role pot prezenta frecare puțin mai mare și creșterea temperaturii din cauza contactului curbat dintre role și a unor alunecări interne (mai ales atunci când sunt nealiniați).
----Cost și complexitate:Rulmenții cu role conice pot fi puțin mai scumpi, dar instalarea lor combinată și cerințele de înaltă precizie cresc complexitatea și costul sistemului. Rulmenții sferici cu role sunt în general mai scumpi pe set, dar proprietățile lor de auto--aliniere simplifică instalarea și alinierea, reducând riscul de cost al sistemului.
----Rigiditate:Rulmenții cu role conici preîncărcați corespunzător asigură o rigiditate ridicată a sistemului. Rulmenții sferici cu role au o rigiditate relativ scăzută.
Tabel de comparație rezumat
|
Caracteristică |
Rulmenți cu role conice |
Rulmenți sferici cu role |
|
Forma rola |
Trunchi de con (trunchi de con) |
Tambur (în formă de butoi{0}) |
|
Calea de rulare a inelului exterior |
Con |
Sferic |
|
Caracteristici cheie |
Sarcină radială mare + capacitate mare de încărcare axială unidirecțională |
Sarcină radială foarte mare + capacitate de încărcare axială bidirecțională medie + capacitate de auto-aliniere |
|
Toleranță de dezaliniere |
Foarte scăzut (nu poate tolera nealinierea unghiulară) |
Foarte mare (de obicei este permisă o abatere de 1,5 grade - 3 grade) |
|
Cerințe de instalare |
Necesită o aliniere de-înaltă precizie, de obicei trebuie utilizată în perechi și preîncărcare ajustată cu precizie |
Cerințe scăzute pentru alinierea instalării și pot compensa automat nealinierea |
|
Separabilitate |
Separabil în mod normal (ansamblu inel interior + inel exterior) |
De obicei inseparabile |
|
Aplicații tipice |
Roți de automobile, cutii de viteze, fusuri pentru mașini-unelte (pentru aplicații de înaltă precizie) |
Echipamente vibratoare, arbori lungi, ventilatoare, benzi transportoare, mașini de fabricare a hârtiei (unde alinierea este dificilă sau condițiile de lucru sunt dure) |
|
Capacitate de viteză |
De obicei mai mare |
De obicei, puțin mai jos |
|
Considerații de cost |
Rulmentul în sine poate costa puțin mai puțin, dar costul de instalare/sistem poate fi mare |
Rulmentul în sine costă mai mult, dar costurile de instalare/sistem pot fi mai mici |
5.Principii de selecție
Alegeți rulmenți cu role conice atunci când:Aveți nevoie de o capacitate de încărcare radială și axială extrem de mare, mediul de operare permite o precizie bună de aliniere și sunt posibile cerințe de viteză mare. Pregătiți-vă pentru instalarea precisă și reglarea preîncărcării (instalat de obicei în perechi).
Alegeți rulmenți sferici cu role atunci când:Trebuie să suportați sarcini radiale extrem de mari (posibil însoțite de sarcini axiale moderate) și să anticipați îndoirea arborelui, deformarea scaunului sau dificultățile de instalare care necesită o aliniere perfectă. Capacitatea lor de auto--aliniere este un avantaj cheie, îmbunătățind semnificativ fiabilitatea în condiții grele de operare și simplificând instalarea.
Pe scurt, rulmenții cu role conice oferă capacitate mare de încărcare, precizie ridicată și toleranță scăzută la dezaliniere; Rulmenții sferici cu role oferă o capacitate de încărcare radială foarte mare, toleranță la dezaliniere și instalare simplificată.
